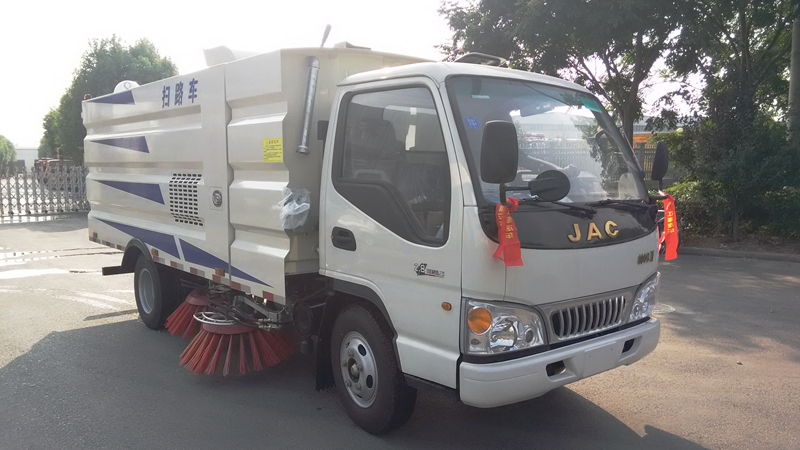

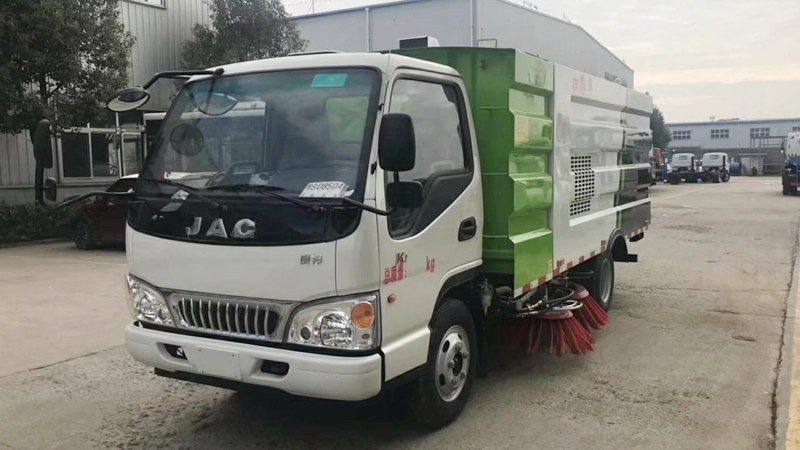

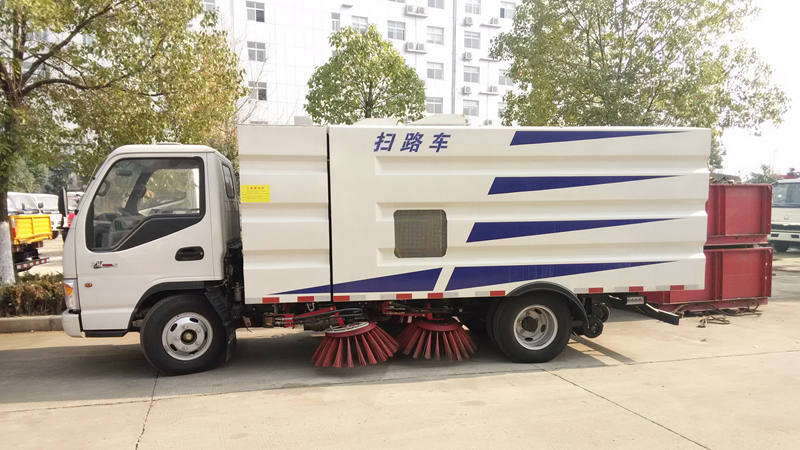

主要适用范围:
适用于小区道路、广场、人行道的清扫。
清扫方式:
四扫盘与吸盘进行吸扫结合,吸扫能力卓越;两侧扫把可同时工作,也可单侧独立工作。清扫装置机构简洁可靠,带避让防撞功能。
工作原理:
副发动机启动通过皮带带动风机转动排空垃圾箱内的空气,利用内外的压强差将垃圾、灰尘、等杂物吸进垃圾箱。
清扫能力:
清扫作业宽度约2.8-3.2m,吸入粒度φ110mm,清扫速度每小时5-25 km,清扫时可喷雾状水,全面杜绝二次环境污染。
底盘部分:
采用江淮底盘,3360轴距,发动机为江淮HFC4DF1-2D2,86kw(117马力),808款驾驶室、气制动,动转,电熄火、暖风、电预热、感载比例阀、离合助力、ABS。
上装部分:
带扫盘4把,江铃副发动机(77马力),三洋马达,施耐德控件开关,海普瑞斯电磁阀组,无级变速自动离合器,免维护式离心风机,不锈钢垃圾箱4m3水箱1.5m3,尾部LED箭头灯,手动泵应急系统。
可选配置:前冲、后洒、喷雾、自洁卷盘、作业监控系统、辅助吸管装置、推雪铲等。
产品功能特点
1、采用吸扫结合的方式收集垃圾,湿式除尘、电液控制,液压倾翻卸料的作业方式对路面进行清扫作业。
2、采用副发动机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。

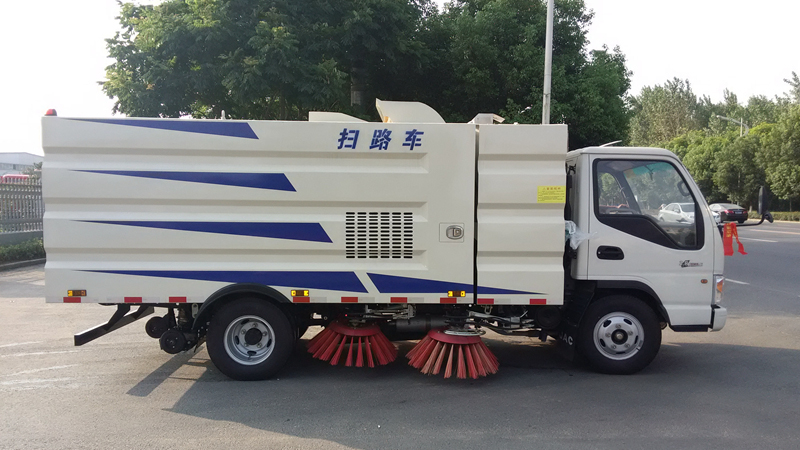

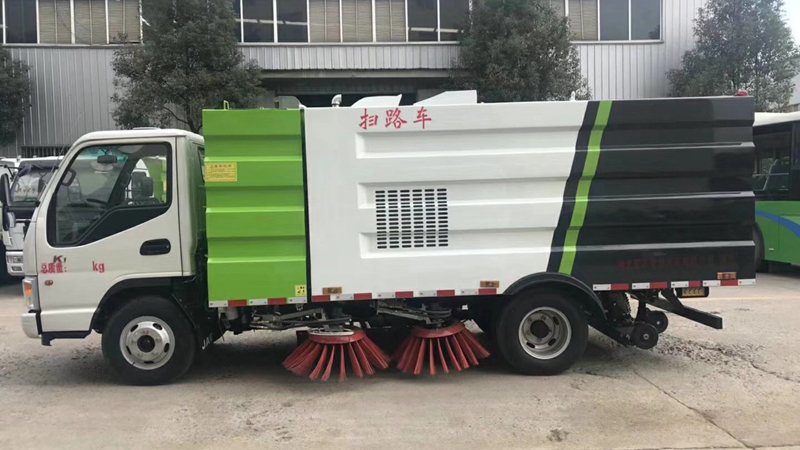

3、采用“中置四盘刷+后置吸嘴”的结构布置,便于清扫装置与吸嘴的调整和维护,转场时整车通过性好。
4、副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载起动和停机时与风机的自动脱离,降低对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。
5、扫盘有遇障避让保护功能和复位功能,遇到障碍物后回缩,越过障碍物后复位。
6、根据不同清扫工况,在不增加副机油门的情况下,实现扫盘高中低三档调速,即能保证在各种污染状况下都有良好的清扫效果,同时节省油耗以及刷毛的损耗。
7、采用可随路面自动找平的全浮动式吸嘴,吸尘效果好,使用寿命长。
8、进口液压阀组,能保证整车的液压动作的稳定性和流畅性。
9、进口液压马达,能保证扫盘的工作稳定性,使用寿命长。
10、进口原料制成的外翻式吸尘管,有效防止吸尘管被划破、冻裂,增加使用寿命。
11、精密无缝冷弯液压油管,内壁无氧化杂质,保证液压油路清洁,不堵阀。
12、扫盘刷臂内使用高性能工程塑料隔套,耐磨性好,免打黄油免维护,节省人力物力。
13、不锈钢水箱、垃圾箱,可抗一般性腐蚀,增加箱体的使用寿命。

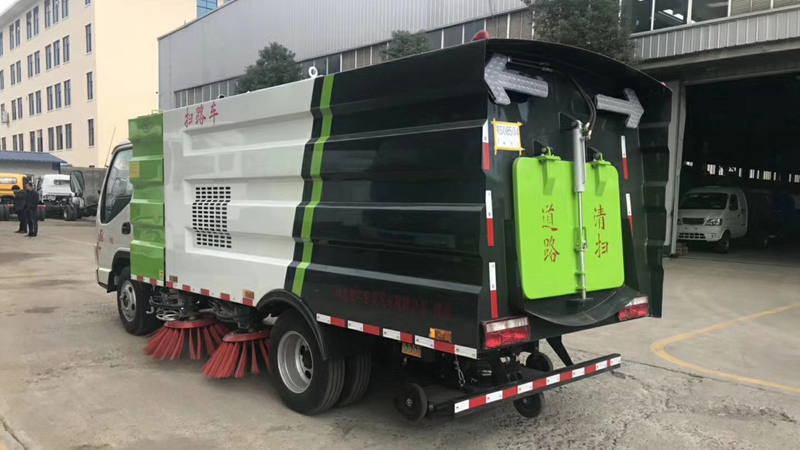

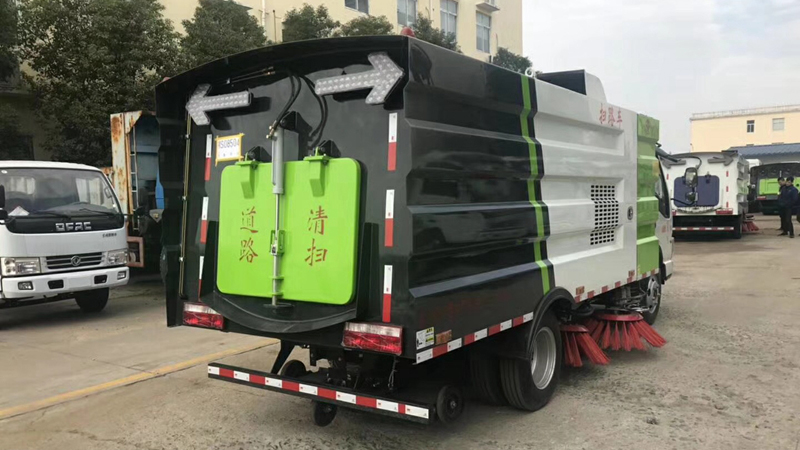

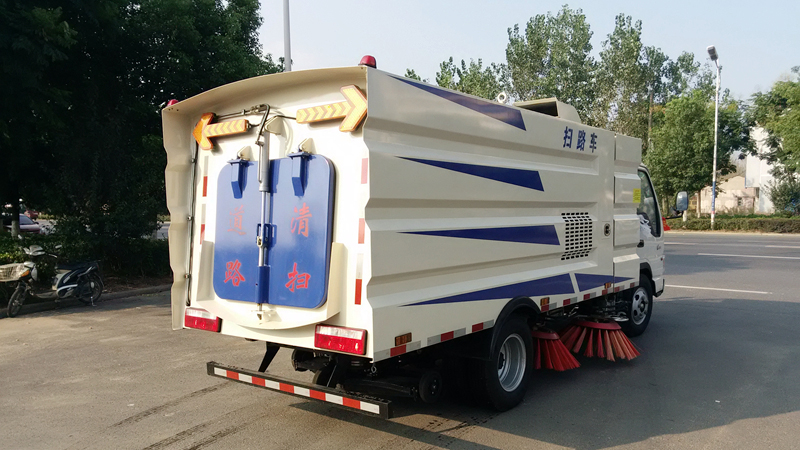

14、超宽后门且大于90度的开启角度,更易于倾倒垃圾,清理垃圾箱。
15、垃圾箱倾翻角度大于48度,易于倾倒垃圾。
16、可加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、辅助吸管装置、推雪铲等。
【主要技术参数】
|
产品名称
|
江淮扫路车
|
产品型号
|
江特牌JDF5070TSLJAC5型扫路车
|
总质量(Kg)
|
7340
|
额定载质量(Kg)
|
2080
|
整备质量(Kg)
|
5130
|
外形尺寸(mm)
|
6148,6200x2050x2510
|
驾驶室准乘人数
|
|
货厢尺寸(mm)
|
xx
|
轴距(mm)
|
3360,3308,2800
|
最高车速(Km/h)
|
90
|
配置
|
选装吸盘中置和单扫刷及无扫刷结构,选装后部结构,选装弧形垃圾箱;ABS控制器厂家/型号:广州科密汽车电子控制技术股份有限公司/CM4XL-4S/4K(4S/4M);侧面防护装置与工作装置相干涉,故豁免;后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,断面尺寸(宽赘?:50?00(mm),离地高度:330mm.
|
【底盘技术参数】
|
底盘型号
|
HFC1070P93K1C3ZV
|
燃料种类
|
柴油
|
轮胎规格
|
7.00R16,7.00-16
|
轮胎数
|
6
|
排放标准
|
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
WP3Q130E50
HFC4DF1-2D2
D25TCIE1
HFC4DA1-2D
|
潍柴动力扬州柴油机有限责任公司
合肥江淮朝柴动力有限公司
昆明云内动力股份有限公司
安徽江淮汽车股份有限公司
|
2970
2544
2499
2771
|
96
86
105
88
|
【专用功能说明】
|
选装吸盘中置和单扫刷及无扫刷结构,选装后部结构,选装弧形垃圾箱;ABS控制器厂家/型号:广州科密汽车电子控制技术股份有限公司/CM4XL-4S/4K(4S/4M);侧面防护装置与工作装置相干涉,故豁免;后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,断面尺寸(宽赘?:50?00(mm),离地高度:330mm.
|
免征公告:
产品型号
|
车辆名称
|
册数
|
页码
|
备注
|
SZD5070TSLHF5
|
扫路车
|
2017年第1册
|
第305页
|
总第54册
|
SZD5070TSLHF5
|
扫路车
|
2017年第一册
|
305
|
54册
|
环保公告:
序号
|
车辆型号
|
生产企业名称
|
车辆名称
|
发动机型号
|
发动机生产厂
|
商标
|
阶段
|
车辆类别
|
目录日期
|
1
|
SZD5070TSLHF5
|
程力专用汽车有限公司
|
扫路车
|
HFC4DF1-2D2
|
合肥江淮朝柴动力有限公司
|
炎帝牌
|
5
|
重型柴油车
|
2017-9-29 12:50:11
|
尊敬的客户,你好!
在购买专用汽车前,客户您需要在车管所上户(车辆上牌照),请先咨询当地车管所(或销售经理),车辆符合国家要求的机动车是否需要环保公告,燃油公告,各地政策不一,部分车辆有免征公告(车辆上户不需要缴纳车辆购置税)。
关于专用机动车辆环保的公告
环保公告是指机动车尾气排放值,为贯彻《中华人民共和国大气污染防治法》,严格控制机动车污染,全面实施《轻型汽车污染物排放限值及测量方法(中国第五阶
段)》(GB18352.5-2013)和《车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值及测量方法(中国Ⅲ、Ⅳ、Ⅴ阶段)》
(GB17691-2005)中第五阶段排放标准(以下简称国五标准)要求,经国务院同意,现就有关事宜公告如下:
一、根据油品升级进程,分区域实施机动车国五标准。
(一)东部11省市(北京市、天津市、河北省、辽宁省、上海市、江苏省、浙江省、福建省、山东省、广东省和海南省)自2016年4月1日起,所有进口、销售和注册登记的轻型汽油车、轻型柴油客车、重型柴油车(仅公交、环卫、邮政用途),须符合国五标准要求。
(二)全国自2017年1月1日起,所有制造、进口、销售和注册登记的轻型汽油车、重型柴油车(客车和公交、环卫、邮政用途),须符合国五标准要求。
(三)全国自2017年7月1日起,所有制造、进口、销售和注册登记的重型柴油车,须符合国五标准要求。
(四)全国自2018年1月1日起,所有制造、进口、销售和注册登记的轻型柴油车,须符合国五标准要求。
二、汽车生产、进口企业作为环保生产一致性管理的责任主体,应按新修订的《大气污染防治法》和有关规定,向社会公布其生产、进口机动车车型的排放检验信息和污染控制技术信息,检验合格方可出厂销售,确保实际生产、销售的车辆达到排放标准要求。
三、环境保护部会同有关部门依法开展机动车环保达标监督检查,对新生产、销售不符合排放标准要求车辆的,严格依法处罚;并积极配合有关部门加强车用燃油管理,推动油品升级,确保燃油质量。
关于专用机动车辆免征的公告
部分专用车有免征公告,特别针对环卫车来说,是指部分洒水车,垃圾车,吸污车,吸粪车等被国家税务总局列为免交购置附加税目录的概念,被列为免征公告目录的车型,购买时可不需要交纳车辆购置附加税。
关于专用机动车辆燃油的公告
燃油公告也就是道路运输车辆燃料消耗检测公告营运车辆上户必须达到国家规定的车辆燃油值。
|
